Module 8 van 8CH 100GHz DWDM het Apparaat van Kanaalmux Demux DWDM
Beschrijving
Van de multiplextelegraaf/demultiplexer van DWDM modules de met meerdere kanalen (Mux /DeMux) zijn beschikbaar bij ITU kanaal het uit elkaar plaatsen van 200GHz. Zij tonen ongevoeligheid met beperkte verliezen, temperatuur en betrouwbare prestaties in om het even welke van de de modulesaanbieding van de systeemtoepassing. Mux/DeMux oplossingen van het de golflengtebeheer goedkope die aan voor lange afstand, metro, en toegangstoepassing geschikt zijn
UT-koning DWDM-de technologie is een uitbreiding van optisch voorzien van een netwerk. DWDM-de apparaten (multiplextelegraaf, of Mux voor plotseling) combineren de output van verscheidene optische zenders voor transmissie over één enkele optische vezel. Op het ontvangende eind, scheidt een ander DWDM-apparaat (demultiplexer, of Demux voor plotseling) de gecombineerde optische signalen en gaat elk kanaal tot een optische ontvanger over. Slechts één optische vezel wordt gebruikt tussen DWDM-apparaten (per transmissierichting). In plaats van het vereisen van één optische vezel per zender en ontvangerspaar, staat DWDM verscheidene optische kanalen toe om één enkele vezel optische kabel te bezetten. Zoals hieronder getoond, door Gaussian technologie van uitstekende kwaliteit van AAWG, UT-Koning DWDM Mux/Demuxprovides laag toevoegingsverlies (typische 3.5dB), en hoge betrouwbaarheid goed te keuren. Met de promotiestructuur, kunnen deze multiplextelegrafen en demultiplexers van DWDM gemakkelijkere installatie aanbieden.
Eigenschappen
100GHz ITU Kanaal het Uit elkaar plaatsen (100GHz-ITU)
Laag toevoegingsverlies
breedbandtransmissie
hoge kanaalisolatie
Hoge stabiliteit en betrouwbaarheid
Epoxy-vrije optische weg
Toepassingen
1. Kanaal Mux/Demux/
2. DWDM-systeem DWDM
3. Router
4. Vezel optische versterker
5. CATV-systeem
Specificatie
|
|
Mux |
Demux |
| Kanaalgolflengte (NM) |
1530.33~1560.61 (ITU 21~59 net) |
| Centrale Golflengtenauwkeurigheid (NM) |
± 0,5 |
| Min Channel Spacing (GHz) |
100 |
| Passband (@-0.5dB-bandbreedte) (NM) |
>0,22 |
| Toevoegingsverlies (dB) |
Voeg/laat vallen CH toe. |
≤1.0 |
| Weerspiegelende CH. |
≤0.4 |
| Passband Vlakheid (dB) |
≤0.3 |
| Voeg/laat vallen kanaalisolatie (dB) toe |
Aangrenzend Kanaal |
N/A |
≥25 |
| Niet-adjacent Kanaal |
N/A |
≥35 |
| Weerspiegelende Isolatie (dB) |
≥12 |
| De Temperatuur van het toevoegingsverlies (dB/°C) |
≤0.003 |
| Golflengtetemperatuur het Verschuiven (NM °C) |
≤0.002 |
| PDL (dB) |
≤0.1 |
| PMD (ps) |
≤0.1 |
| Gerichtheid (dB) |
≥50 |
| Terugkeerverlies (dB) |
≥45 |
| Geschatte macht (mw) |
500 |
| Verrichtingstemperatuur (°C) |
0 ~ +70 |
| Opslagtemperatuur (°C) |
-40 ~ +85 |
| Afmeting (mm) |
L100×W80×H10 |
Het opdracht geven van tot Informatie
| SDWDM |
|
| Kanaal het Uit elkaar plaatsen |
1=100GHz |
| Toepassingstype |
M=Mux
D=Demux
|
| ITU kanaalitu |
C21=1560.61nm
C23=1558.98nm
|
| Vezeldiameter |
1=Bare vezel
2=900um losse buis
3=3mm Kabel
|
| Vezellengte |
1=1Meter
2=2Meter
|
| Schakelaar |
0=None
1=FC/APC
2=FC/PC
3=SC/APC
4=SC/PC
5=ST
6=LC
|

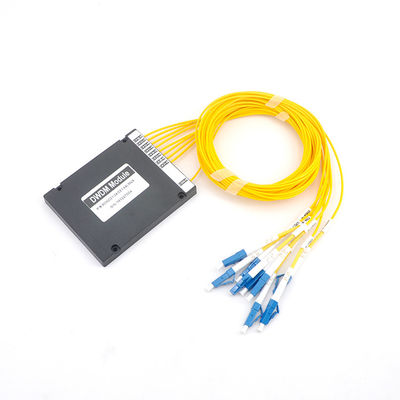

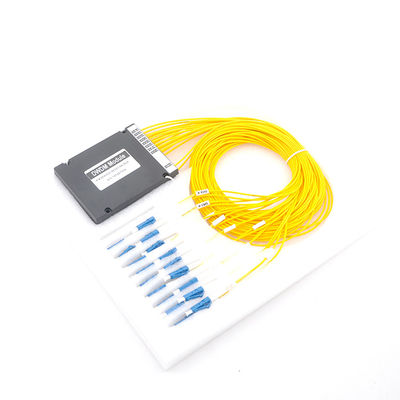

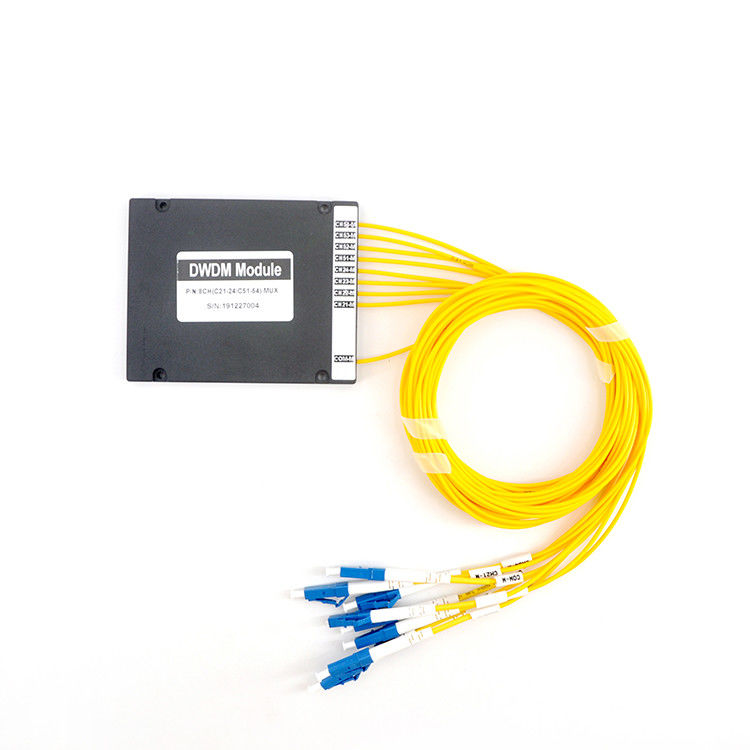

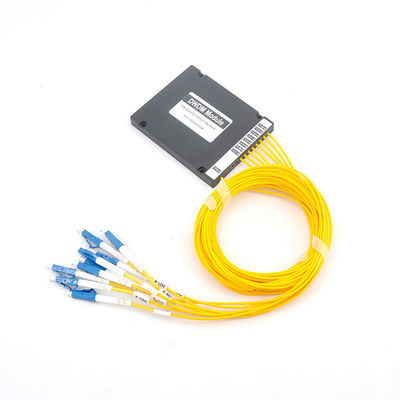

Gedetailleerde Beelden
FAQ
Q: Kan ik een steekproeforde voor dit product hebben?
A: Ja, stemmen in wij steekproef met orde om kwaliteit te testen en te controleren. De gemengde steekproeven zijn aanvaardbaar.
Q: Wat over de levertijd?
A: De steekproefbehoeften 3-5 dagen, massaproduktietijd vergt 1-2 weken voor orde meer dan hoeveelheid
Q: Hebt u om het even welke MOQ-grens voor steekproeforde?
A: Lage MOQ, 1pc voor steekproef het controleren is beschikbaar
Q: Wat is uw beste prijs?
A: Gebaseerd op de kwaliteit van onze producten en de hoeveelheid van uw order.we de beste passende prijs de hele tijd zou opgeven.
Q: Kunt u OEM/ODM-de dienst verlenen?
A: Ja, kunnen wij. Gelieve te laten ons uw deatilvereisten kennen.
Q: Hoe verscheept u de goederen en hoe lang neemt het om aan te komen?
A: Wij verschepen gewoonlijk door DHL, UPS, Fedex of TNT. Het vergt gewoonlijk 3-5 dagen om aan te komen. Luchtvaartlijn en het overzeese facultatief verschepen ook.
