Productdetails:
|
| Productnaam: | fbt spliter | Type: | Zekeringstype |
|---|---|---|---|
| Toepassing: | De Oplossing van FTTH FTTX | Vezeltype: | G657A1 |
| Schakelaartype: | Zonder | Punt: | vezel optische koppeling |
| model: | SM | Splitsersverhouding: | 1*2 |
| Verhouding Splitser: | 99:1 aan 50:50 | Materiaal: | Staalbuis |
| Markeren: | FBT-Vezel Optische PLC Splitser,PLC Optische PLC van de REKvezel Splitser,PLC optische de kabelsplitser van de REKvezel |
||

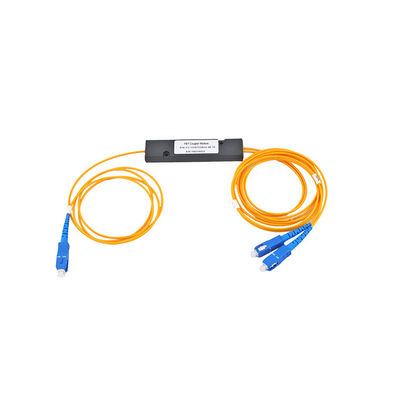

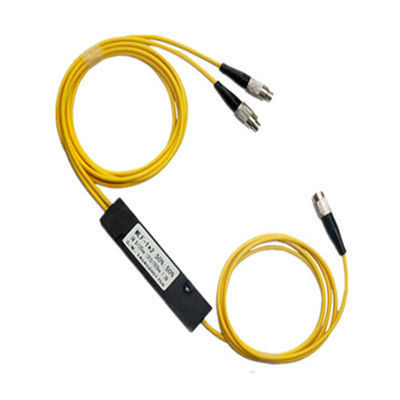

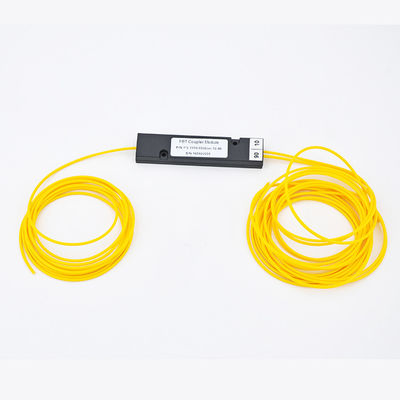

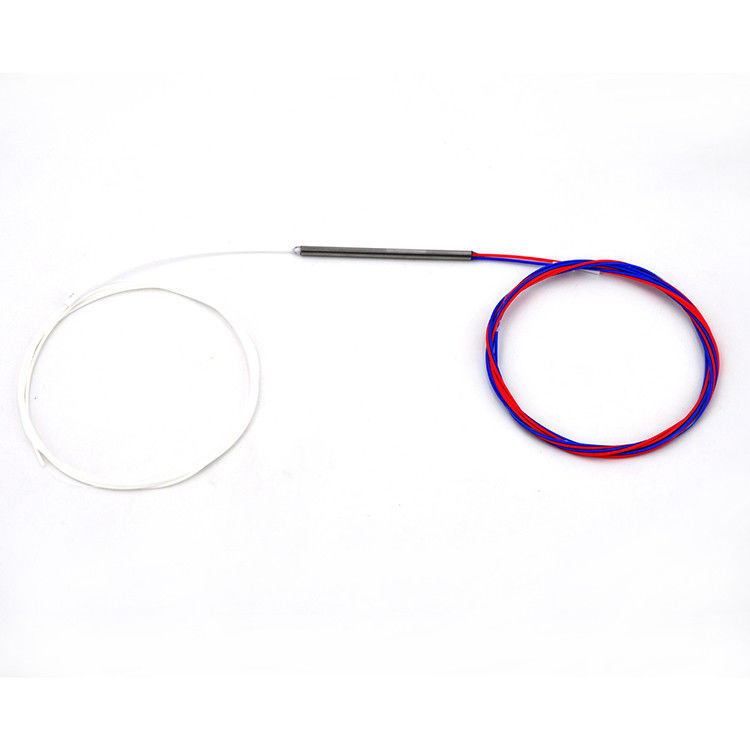

UT-koning FBT (gesmolten biconical versmalling) is de traditionele technologie waarin twee vezels dicht samen worden geplaatst, typisch verdraaid rond elkaar en samen gesmolten door hitte toe te passen terwijl de assemblage wordt verlengd en verminderd. Een signaalbroncodebeheren de gewenste het koppelen verhouding. De gesmolten vezels worden beschermd door een glassubstraat en dan beschermd door een roestvrij staalbuis, typisch 3 mm-snakt de diameter door 54 mm. FBT-de splitsers worden wijd goedgekeurd en in passieve optische netwerken gebruikt. Het volgende beeld toont de splitser van a1×2 FBT single-mode splitser van de drie venstervezel met ABS doos.
| Koppelingsverhouding (%) | 50/50 |
| Gerichtheid (dB) | >55 |
| Werkende Temperatuur (°C) | -20 - +70 |
| Opslagtemperatuur (°C) | -40 - +85 |
| Vezeltype | Corning Singlemode smf-28, DS-Vezel, of flexcore |
| De Lengte van de vezelvlecht (m) | 1 |
| Havenconfiguratie | 1x2 of 2x2 |
| Pakketdimensie | Pakket 3.0x54mm |
| Enige wijze Standaardkoppeling | |
| Rang | Premie |
| Koppelingsverhouding (%) | 50/50 |
| Bovenmatig (Typisch) Verlies (dB) | 0,1 |
| Maximumtoevoegingsverlies (dB) | 3.4 |
| Polarisatiegevoeligheid (dB) | 0,1 |
| Werkende Golflengte (NM) | 850, 980, 1310, 1480, 1550, 1585, of douanegolflengte |
| Enige wijze Wideband Koppeling | |
| Rang | Premie |
| Koppelingsverhouding (%) | 50/50 |
| Bovenmatig (Typisch) Verlies (dB) | 0,1 |
| Maximumtoevoegingsverlies (dB) | 3.4 |
| Polarisatiegevoeligheid (dB) | 0,1 |
| Werkende Golflengte (NM) | 1310+40, 1550+40, 1585 +40, of douanegolflengte |
Van de koppelingsverhouding/Toevoeging de Grafiek van de Verliesomzetting
| Koppelingsverhouding | Toevoegingsverlies |
| 40/60 | 4.4/2.5 |
| 30/70 | 5.6/1.8 |
| 20/80 | 7.4/1.1 |
| 10/90 | 10.8/0.6 |
| 5/95 | 14.6/0.4 |
| 2/98 | 19.0/0.2 |
| 1/99 | 21.0/0.2 |
| De enige Wideband Koppeling van het wijze Dubbele Venster | |
| Rang | Premie |
| Koppelingsverhouding (%) | 50/50 |
| Bovenmatig (Typisch) Verlies (dB) | 0,1 |
| Maximumtoevoegingsverlies (dB) | 3.6 |
| Uniformiteit (Max.) (dB) | 0,7 |
| Polarisatiegevoeligheid (dB) | 0,10 |
| Werkende Golflengte (NM) | 1310 /1550 + 40, 1310 /1585 + 40, of douanegolflengte |
Van de koppelingsverhouding/Toevoeging de Grafiek van de Verliesomzetting
| Koppelingsverhouding | Toevoegingsverlies |
| Rang | Premie |
| 40/60 | 4.7/2.7 |
| 30/70 | 6.0/1.9 |
| 20/80 | 7.9/1.2 |
| 10/90 | 11.3/0.5 |
| 5/95 | 15.2/0.4 |
| 1/99 | 22.5/0.3 |
Nota: 1. Alle parameters zijn voor apparaat zonder schakelaars.
2. De speciale specificaties kunnen volgens klantenvereisten worden aangepast.
FBT-de splitser steunt slechts drie golflengten: 850nm, 1310nm, en 1550nm, die zijn onvermogen om aan andere golflengten maakt te werken. De PLC splitser kan golflengten van 1260 aan 1650nm steunen. De regelbare waaier van golflengte maakt PLC splitser voor meer toepassingen geschikt.
De verdelende verhouding wordt beslist door de input en de output van een optische kabelsplitser. De maximum gespleten verhouding van FBT-splitser is tot 1:32, dat de middelen één of twee input in een outputmaximum van 32 vezels kan worden verdeeld tegelijkertijd. Nochtans, is de gespleten verhouding van PLC splitser tot 1:64 - één of twee input met een outputmaximum van 64 vezels. Bovendien, FBT-de splitser is klantgericht, en de speciale types zijn 1:3, 1:7, 1:11, enz. Maar PLC de splitser is niet klantgericht, en het heeft slechts standaardversies zoals 1:2, 1:4, 1:8, 1:16, 1:32, etc.
Het signaal door FBT splitsers wordt verwerkt kan niet gelijk worden verdeeld wegens een gebrek aan beheer van de signalen, zodat kan zijn transmissieafstand die worden beïnvloed. Nochtans, PLC kan de splitser gelijke splitsersverhoudingen voor alle takken steunen, zodat is het stabieler.
FBT-de splitser wordt typisch voor netwerken gebruikt die de splitsersconfiguratie van minder dan 4 spleten vereisen. Groter de spleet, groter het mislukkingstarief. Wanneer zijn verdelende verhouding groter is dan 1:8, zullen meer fouten voorkomen en zullen een hoger mislukkingstarief veroorzaken. Aldus, FBT-is de splitser meer beperkt tot het aantal spleten in één koppeling. Maar het mislukkingstarief van PLC splitser is veel kleiner.
Op bepaalde gebieden, kan de temperatuur een essentiële factor zijn die het toevoegingsverlies van optische componenten beïnvloedt. FBT-de splitser kan stal onder de temperatuur van -5 aan 75℃ werken. PLC de splitser kan bij een bredere temperatuurwaaier van -40 tot 85 ℃ werken, verstrekkend vrij goede prestaties op het gebied van extreem klimaat.
Ten gevolge van de ingewikkelde productietechnologie van PLC splitser, zijn zijn kosten over het algemeen hoger dan de FBT-splitser. Als uw toepassing van fondsen eenvoudig en kort is, FBT-is de splitser absoluut een rendabele oplossing.
