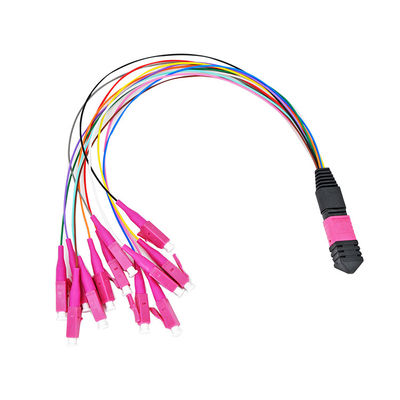

MPO/MTP de Koorden 12F MPO van het ventilator uit 0.9mm Flard aan het Koord van LC OM3 Aqua Patch Cable Mtp Patch
Beschrijving
UT-koning MTP-de boomstamkabel, een rendabel alternatief aan tijdrovende gebiedsbeëindiging, wordt ontworpen voor high-density vezel herstellend in datacentra die de behoefte ruimtebesparing en de problemen van het kabelbeheer vermindert. Met de schakelaars van de V.S. Conec MTP en de vezel van Corning Clearcurve, wordt het geoptimaliseerd voor 40G QSFP+ SR4/CSR4, de optica directe verbinding van 100G QSFP28 SR4 en high-density datacentrumtoepassingen.
Gelieve van nota te nemen: De schakelaars van de V.S. Conec MTP zijn volledig volgzaam met de MPO-normen, bereikend hogere prestatieniveaus wanneer vergeleken bij generische MPO-schakelaars.
MTP-de schakelaars van het vezelflard maken gebruik precisie van gevormde MT-metalen kappen met de spelden van de metaalgids en nauwkeurige huisvestingsafmetingen om vezelgroepering te verzekeren wanneer het koppelen. MTP-de vezelkabel kan massa zijn in combinaties van 4, 8, 12, 24 en 48 kabels van het vezellint wordt geëindigd en in high-density backplane en toepassingen de Gedrukte van de Kringsraad (PCB) binnen gegevens en telecommunicatiesystemen dat typisch gebruikt.
Eigenschappen
- Economische oplossing voor massa-beëindiging van vezel
- Ontworpen voor verlies met beperkte verliezen en standaardsm en MM.toepassingen
- Ruw gemaakt om kabel, ovale kabel en naakte beschikbare lintopties
- Kleur gecodeerde beschikbare huisvesting om vezeltype, poetsmiddeltype en/of schakelaarrang te onderscheiden
- Goed in herhaalbaarheid en ruilbaarheid
Toepassing
- Datacommunicatienetwerk
- Het optische netwerk van de Systeemtoegang
- Het kanaal van de het voorzien van een netwerkvezel van het opslaggebied
- Hoog - dichtheidsarchitectuur
Specificatie
Schakelaar prestaties-MTP
| Schakelaartype |
12-vezel of (niet-gespelde) 24Fiber MPO/MTP |
| Pools |
PC (MM.); APC (SM) |
| Huisvestingskleur |
(Beige) MM., MM. Elite (Aqua), (Groene) SM, SM-(Gele) Elite |
| Typisch toevoegingsverlies, (MTP/MPO) |
≤ 0,10 dB |
| Toevoegingsverlies, max. (MTP/MPO) |
≤ 0,3 dB |
| Terugkeerverlies (MTP/MPO SM) |
PC >55dB; APC> 60dB |
| Typisch toevoegingsverlies, (LC/SC) |
≤ 0,10 dB |
| Toevoegingsverlies, max. (LC/SC) |
≤ 0,3 dB |
| Terugkeerverlies (LC/SC SM) |
PC >55dB; APC> 65dB |
| Duurzaamheid (500 Matings) |
< 0=""> |
De Prestaties van de vezelkabel
| Vezeltype |
OS2, OM1, OM2, OM3, OM4 |
| Vezeltelling |
12,24,48,72,96,144 kernen |
| Vezelvermindering dB (OS2) |
≤0.38 maximum ≤0.34Type (1310nm) ≤0.25 Maximum ≤0.19Type (1550nm) |
| Vezelvermindering dB (OM1) |
≤3.5 maximum ≤2.7Type (850nm) ≤1.5Max ≤1.2Type (1300nm) |
| Vezelvermindering dB (OM2) |
≤3.5 maximum ≤2.7Type (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| Vezelvermindering dB (OM3) |
≤3.5 maximum ≤2.7Type (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| Vezelvermindering dB (OM4) |
≤3.5 maximum ≤2.7Type (850nm) ≤1.5Max ≤0.9Type (1300nm) |
|
Min.Bandwidth: Te vol gedaane Lancering [Mhz-Km]
|
OM1≥200 (850nm) ≥500 (1300nm) OM2≥500 (850nm) ≥500 (1300nm) OM3≥1500 (850nm) ≥500 (1300nm) OM4≥3500 (850nm) ≥500 (1300nm) |
| Min.Bandwidth: Laser Efficiënte Modale Bandbreedte [Mhz-Km] |
OM3 ≥2000 (850nm) OM4 ≥4700 (850nm)
|
| Buitendiameter |
12fiber: 3.0 of 5.5mm; 24fiber: 3.0 of 5.5mm |
| Buitenjasjekleur |
(Geel) OS2, OM2 (Sinaasappel), OM3 (Aqua), OM4 (Purple of Aqua) |
| Buitenjasjemateriaal |
LSZH, OFNP, OFNR |
| Treksterkte |
>500N |
| Werkende Temperatuur |
-40 ~ +85°C |

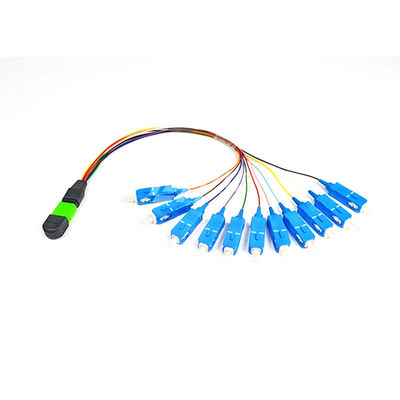

Gedetailleerde Beelden
FAQ
Q: Zijn deze in voorraad?
A: Nr, is er een levertijd om alle MTP-kabelassemblage te bouwen.
Q: Wat is het verschil tussen MTP en MPO?
A: MTP is de USConec-merknaam MPO die wij gebruiken. De termijnen zijn verwisselbaar.
Q: Het Hoe kan ik weet welk geslacht I behoefte?
A: Het geslacht verwijst naar de spelden die van de metaalgids uit endface van MTP komen. De meeste zendontvangers (QSFP-modules) hebben mannelijke spelden, zodat zult u vrouwelijke kabels nodig hebben om hen onderling te verbinden.
Q: Waar worden deze vervaardigd?
A: De productieinstallatie in van ons Melbourne, Florida, de V.S.
Q: Als ik direct van zendontvanger aan zendontvanger verbind, welke polariteitskabel heb ik nodig?
A: U zult waarschijnlijk een Methodeb Wijfje aan Vrouwelijke kabel wensen. Gelieve te controleren met uw documentatie om te bevestigen.
